Feel the power
Die Energiequelle für alle sportmedizinischen Eingriffe

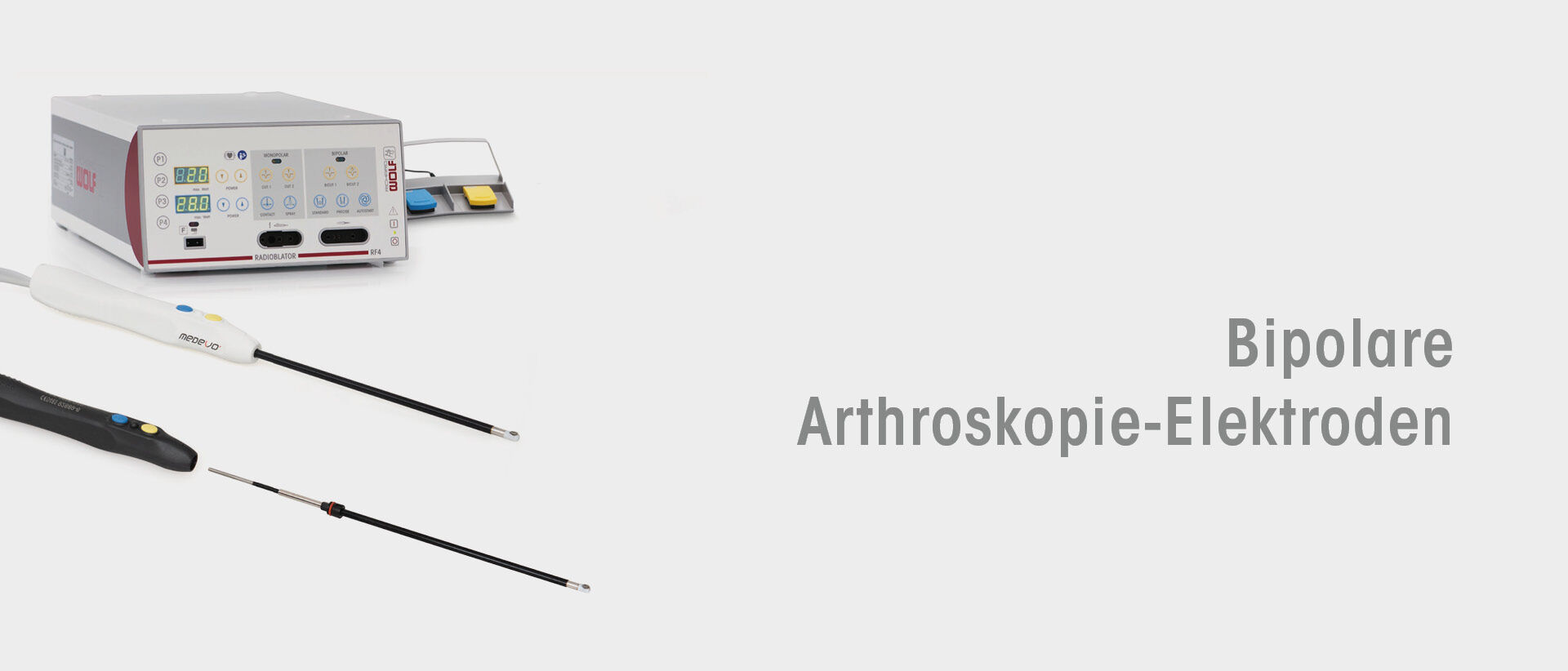

ARTro HF-Chirurgie Generator
Ausgestattet mit bipolaren Arbeitsmodi von bis zu 250W Ablations- sowie 200W Kauterisationsleistung und einer Betriebsfrequenz von 333 kHZ bildet der kompakte Generator das Herzstück des arthroskopischen Elektordensystems. Der Generator verfügt über eine universelle Anschlussbuchse mit der unter anderem die FirePen- und BiVac-Elektroden angeschlossen werden.
Gesteuert über den integrierten Touchpanel der Konsole können Profile angelegt, gewünschte Effekte ausgewählt soiwe die Leistungsabgabe in beiden Betriebsmodi angepasst werden.
Die Veränderung der Leistungsabgabe ist auch bei aktivierter Elektrode möglich. Ebenfalls sind durch den integrierten Optikschutz ihre kostbaren Optiken vor Überschlägen geschützt.
Einfache Bedienung - Maximale Kontrolle
Die Leistungsabgabe des Generators kann über die Funktionstasten an den Elektrodenhandgriffen gesteuert werden, wenn diese integriert sind. falls keine Handtasten zur Verfügung stehen, kann natürlich über den kabelgebundenen Fußschalter Ablation und Kauterisatin kontrolliert werden.
Über die Instrumentenerkennen wechselt das System eigenständig in den hinterlegten Pre-Set und gewährleistet ein optimales Ablationsergebnis. Weiterhin steuert die Konsole den automatischen Optikschutz, welcher einen Überschlag verhindert.
Möchten Sie die Bipolaren Elektroden für die Arthroskopie im Rahmen einer Probestellung live erleben?
Verfügbare Elektroden
FirePen-Elektroden
Für den Einsatz im modernen arthroskopischen Operationssaal stehen die FirePen Elektroden für kompromisslose Leistung bei gleichzeitig sicherer Handhabung.
Vielfältige Möglichkeiten - entsprechend den Anforderungen der Arthroskopie:
- Komplettes All-in-one Handstück zum Einmalgebrauch mit Anschlusskabel und Absaugschlauch
- Vorausblickend entwickelte Geometrien der Spitzen, ein blockieren der Elektrode gehört der Vergangenheit an
- Innovative flexible Elektrodenspitzen für den Einsatz in anatomisch anspruchsvollen Kompartiments
- Einfacher Wechsel vom Schneide- zum Koagulationsprofil über die beiden ergonomisch platzierten Knöpfe im Handstück
- Schnelle Förderung des Gewebes bei gleichzeitig geringerer Wärmeentwicklung im Gelenk durch Verbindung zur aktiven Absaugung der Fluid Control Arthro 2204
BiVac
Arthroskopisches Elektrodensystem für eine sichere Handhabung bei gleichzeitig maximaler Wirtschaftlichkeit.
Modulares Elektrodensystem - individuell anpassbar an ihre Situation:
- Bis zu 300x wieder aufbereitbares Handstück konnektierbar zu diversen Elektrodenspitzen zum Einmalgebrauch
- Drei ergonomisch angepasste Handstücke (Handgriff mit Schalter, Standard-Handstück und Filigranes Handstück)
- Vier Versionen je Handstück mit integriertem Stecker für direkten Anschluss an ihr Bestandssystem: Erbe, KLS Martin, WOLF 2260 oder Generatoren mit International 2 Pin-Buchsen
Technische Daten
Performance:
- Moderne Kontrollmechanismen in Kombination mit Pre-Sets für die FirePen und BiVac Elektroden Serien mit optimierten Spannungs- und Leistungsabgaben gewährleisten für unterschiedliche Indikationen beste Voraussetzungen für sehr gute Ergebnisse.
Leistungsregulierung:
- Die abgegebene Leistung lässt sich sowohl für Ablation als auch für Koagulation während aktivierter Elektrode stufenweise anpassen.
Optikschutz:
- Ein kontinuierlicher Kontrollmechanismus erkennt Spannungsabfälle bei Annäherung der Elektrode an die Optikspitze und schaltet die Leistungsabgabe des Generators ab.
Komfortable Bedienbarkeit durch Fußschalter und Handkontrolle:
- Die Aktivierung der Elektrode kann in gewohnter Weise über die beiden farblich markeirten Tasten am Handgriff sowie über den optional erhältlichen Fußschalter erfolgen. Der Anwender bleibt somit eigenständig vom OP-Personal.
Benutzerfreundlichkeit:
- RFID-Erkennung und die voreingestellten Parameter bieten dem Anwender eine einfache Plug-and-Play Verbindung und schnelle Verwendung der Elektroden mit dem Gerät.
Adapter zur Anbindung an ihr Bestandsgerät:
- Zur Konnektierung des Standard 6 Pin-Anschlusses von FirePen und BiVac an Geräte der Hersteller Arthrocare, Mitek und Generatoren mit International 2 Pin-Buchsen
| Electrosurgical Unit ARTro | 100-610 | |
|---|---|---|
| Geräteeigenschaften | ||
| Art der Steurelemente an der Gehäusefront | Touchpanel | |
| Ausgangsleistung | max. Schneideleistung | 250 W (bipolar) |
| max. Koagulationsleistung | 200 W (bipolar) | |
| Leckströme NF und HF | gemäß DIN EN 60601-1 und DIN EN 60601-2-2 | |
| Signalpegel | 40-88 dBA | |
| Betriebsbedingungen | 10°C-40°C bei 30-75% relativer Luftfeuchtigkeit | |
| Lager- und Transportbedingungen | -20°C-50°C bei 10-90% relativer Luftfeuchtigkeit | |
| Stromversorgung | ||
| Netzanschluss + Frequenz | 220-240 V ± 10% 50/60 Hz oder 110-120 V ± 10% 50/60 Hz | |
| Nennleistungsaufnahme | 1350 VA | |
| Sicherung | 2 x T8 A / 250 V (220-240V unit) | |
| Regulatorische Standards | ||
Schutzklasse nach EN / IEC 60601-1; (UL 2601-1 / CAS C22.2 No. 601.1 - für USA) | I | |
| Elektromagnetische Verträglichkeit | EN/IEC 60601-1-2 | |
| Richtlinie über Medizinprodukte 93/42/EWG | lib | |
Schutzgrad gegen Eindringen von Flüssigkeit (DIN EN/IEC 60529) | IPXO | |
| Schutzgrad gegen Eindringen von festen Stoffen | IP2X | |
| Betriebsart (Einschaltdauer ED) | Intermittierend INT 10s / 30s entsprechend 25% ED | |
| Schutz gegen elektrischen Schlag | CF | |
| Schutzgrad bei Anwendung in Gegenwart von brennbaren Gemischen | Gerät ist nicht explosionsgeschützt (Gerät nicht in zündfähiger Atmosphäre betreiben) | |
| Abmessung und Gewichte | ||
| Gewicht | 7 kg | |
| Abmessungen (B x H x T) | 38,5 cm x 14,1 cm x 30,5 cm | |
Änderungen vorbehalten. Wir weisen darauf hin, dass nicht jedes Produkt in allen Ländern verfügbar ist. Bitte nehmen Sie die produktbegleitenden Informationen stets zur Kenntnis. Für genaue Informationen wenden Sie sich an Ihren Ansprechpartner oder direkt an die Richard Wolf GmbH.
